Gefäßanschlußgruppe Afriso mit Isolation mit integriertem Kappenventil, für Ausdehnungsgefäße bis 50 l

LIEFERUNG: ca. 2 bis 4 Werktage

Sicherheitsventil 1/2" x 3,0 bar,Schnellentlüfter,Manometer
und Kupplung

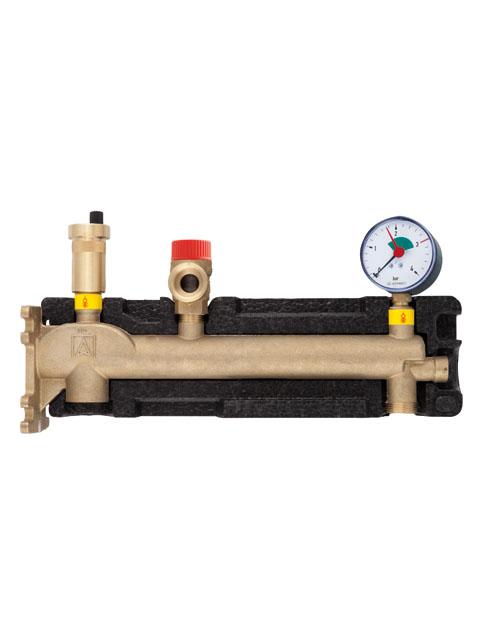

AFRISO Gefäßanschlusskombination GAK-MS
Zum Anschluss von Membranausdehnungsgefäßen bis 50 l für
geschlossene Heizungsanlagen nach
EN 12828 bis zu einer Leistung von

50 kW.
Vormontierte Kombinationsarmatur,bestehend
aus:
- Armaturenträger aus massivem
Messingguss mit integriertemKappenventil zum Anschluss des
Membranausdehnungsgefäßes
- Bauteilgeprüftem Sicherheitsventil
- Heizungsmanometer mit rotem

Markierungszeiger, montiert über selbstdichtendem Montageventil- Schnellentlüfter (12 bar), montiert
über
selbstdichtendem Montageventil

- Zwei formschlüssigen
Isolationshalbschalen Lieferumfang
- GAK
- 2 Isolationshalbschalen

- Montagezubehör:
Schrauben, Unterlegscheiben, Dübel,Plombe, Plombendraht,
Verschraubung
G3/4 IG x G3/4 Überwurfmutter zum
Anschluss des Ausdehungsgefäßes
Technische Daten
Anschlüsse
Kessel: G3/4 IG Ausdehnungsgefäß: G3/4IG

Temperatur-
Einsatzbereich
Medium: Max. 120 C
Maße (BxHxT) 360 x 185 x 100 mm(mit Isolation)Isolation
: Expandiertes
Polypropylen EPP
Armaturenträger: Messing,Ausladung
300 mm

Membran-Sicherheitsventil MS
Eingang x Ausgang: G1/2 x G3/4
Dichtung: Teflonring, drehbar
eingedichtet
Ansprechdruck: 3 bar Wärmeleistung: 50 kW
Heizungsmanometer: Rohrfedermanometer
mit selbstdichtendem
Montageventil
Anzeigebereich: 0/4 bar
, mit rotem
Markenzeiger
Durchmesser: 63 mm - G3/8 rad
Schnellentlüfter mit Aquastop
Eingang: G3/8
Nenndruck: 12 bar
Fabrikat: AFRISO
Typ: GAK-MS
